電磁閥的型號是怎么規定的?

1）閘閥結構形式表示法：明桿楔式彈性閘板—0，明桿楔式剛性單閘板—1，明桿楔式剛性雙閘板—2，明桿平行式剛性單閘板—3，明桿平行式剛性雙閘板—4；暗桿楔式剛性單閘板—5，暗桿楔式剛性雙閘板—6，暗桿平行式剛性單閘板—7，暗桿平行式剛性雙閘板—8。

（2）截止閥、節流閥和栓塞閥結構形式表示法：直通式—1，Z形直通式—2，三通式—3，角式—4，直流式（Y形）—5，平衡直通式—6，平衡角式—7。

（3）球閥結構形式表示法：浮動閥直通式—1，浮動閥三通式 Y形—2，浮動閥三通式 L形—4，浮動閥三通式 T形—5，固定球四通式—6，固定球直通式—7，固定球三通式 T形—8，固定球三通式 L形—9，固定球半球直通—0。

（4）蝶閥結構形式表示法：杠桿式—0，垂直板式—1，斜板式—3。

（5）隔膜閥結構形式表示法：屋脊式—1，截止式—3，直流板式—5，直通式—6，閘板式—7，角式Y(jié)形—8，角式T形—9。

電磁閥的常開、常閉及自鎖

二位三通電磁閥分為常閉型和常開型兩種。這樣的設計是為了避免電源有故障時，導致電磁閥的動作失敗。

常閉型指線圈沒通電時氣路是斷的，即斷電關閉，通電打開。當電磁閥需要長時間關閉，并且關閉的時間多于開啟的時間應選用常閉型。

常開型指線圈沒通電時氣路是通的，即斷電打開，通電關閉。當電磁閥需要長時間打開，并且打開的時間多于關閉的時間應選用常開型。

二位三通電磁閥還有一進二出和二進一出的產品。

一進二出：當電磁閥通電時，工作口第一路打開，第二路關閉；當電磁閥斷電時，工作口第一路關閉，第二路打開。

二進一出：當電磁閥通電時，進氣口第一路打開，第二路關閉；當電磁閥斷電時，進氣口第一路關閉，第二路打開。

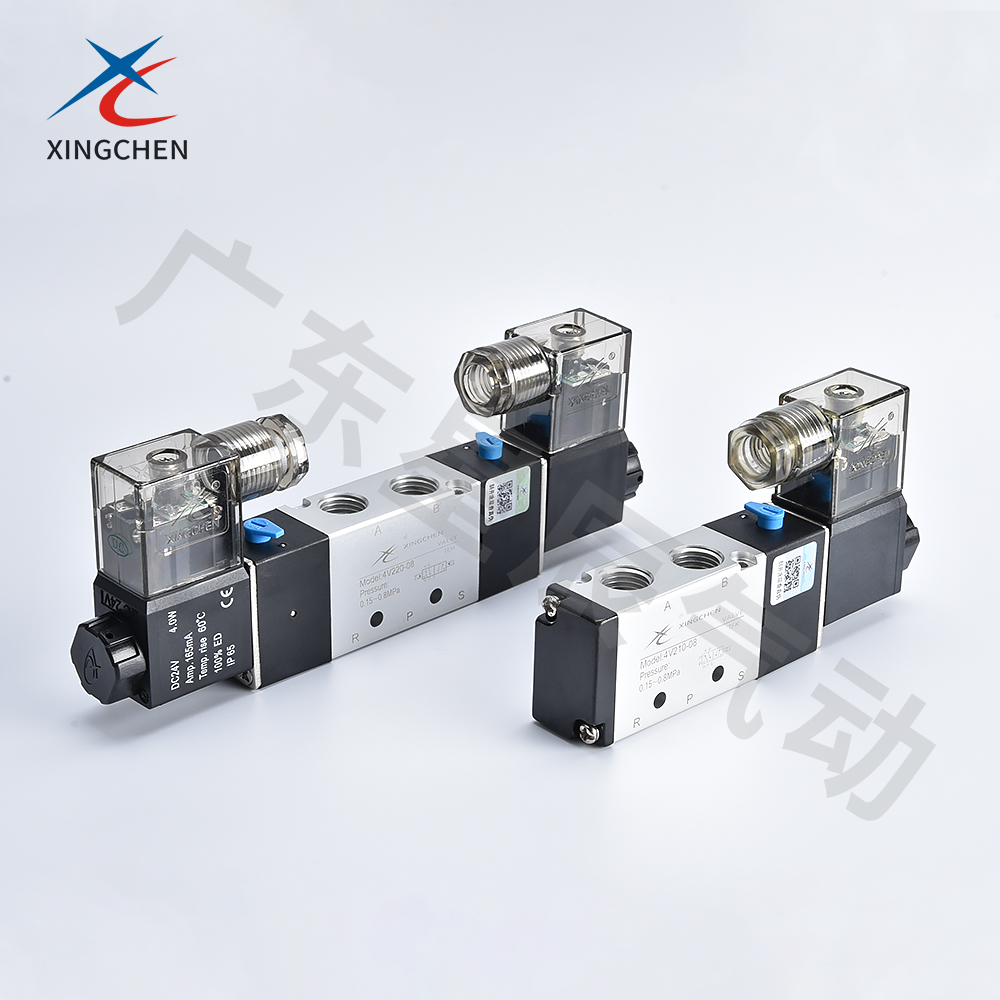

二位五通雙控電磁閥有自鎖功能，當其正動作線圈通電時，正動作氣路被接通，正動作出氣端口有氣；正動作線圈斷電后正動作氣路仍然是接通的，將一直維持到給反動作線圈通電為止。給反動作線圈通電，則反動作氣路接通，則反動作出氣端口有氣，即使給反動作線圈斷電后反動作氣路仍然是接通的，將維持到給正動作線圈通電為止，這就相當于自鎖。
